什么是虹吸排水系统？

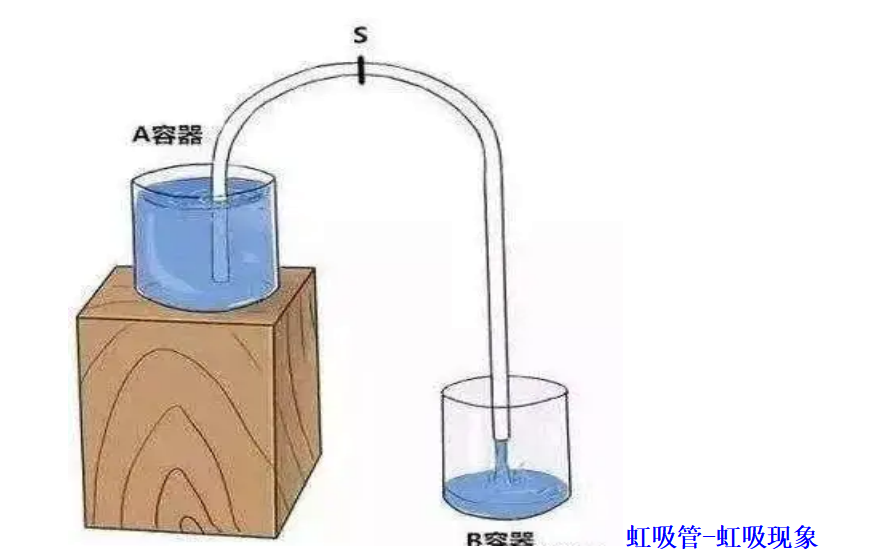

     虹吸排水，全称为屋面虹吸雨水排放系统，是利用伯努利方程进行排水管道内压力计算，通过管道、管配件的管径变化从而改变排水管道内的压力变化，形成满管流，在压力的作用下快速排水的系统。     虹吸（siphon）是一种流体力学现象，可以不借助泵而抽吸液体。处于较高位置的液体充满一根倒U形的管状结构（称为虹吸管）之后，开口于更低的位置。虹吸管两端液体的重量差距造成液体压力差距，液体压力差能够推动液体越过最高点，向低端排放。
一、原理

在降雨初期，利用重力原理进行排水。当降雨量加大，屋面上的水位达到一定高度时，雨水斗会自动隔空气，从而产生虹吸，系统也转变为高效的排放系统，抽吸雨水向下排放。

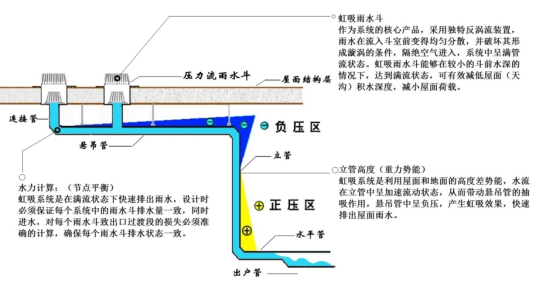

即利用屋面与地面高差产生的能量，在屋面积水达到一定高度时，使得管道内不进入空气，以满管流状态（即虹吸状态）排水时产生负压，管道内形成抽吸作用将雨水迅速排掉。     基于形成原理，利用“伯努利”方程，经过周密计算，有效控制和平衡管道内雨水的流速、压力，使得雨水管道在短时间内达到满管流状态（即虹吸状态），快速将雨水排出室外。
二、组成

虹吸式屋面雨水排水系统由防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管、45度弯头、偏心异径短束节、Y型顺水三通以及一些辅料组成。管道设计必须满足当地国家规范并能抵抗正、负压力的管道系统均可用于虹吸系统排水管道。比如ABS、PVC、HDPE、PP、 铜管、钢管和铸铁管都大量成功地用于UV系统。

1.降雨初期，系统仍处于重力流状态。水平管内水流速度较慢，水位逐渐上升；

2.随着降雨量的增加，屋面水位不断增高，管道内逐渐形成稳定的虹吸流状态，并趋于稳定；

3.当屋面水位达到计算斗前水深要求时，系统虹吸排水自然产生，否则，系统将处于重力流状态；
三、优势

传统重力式雨水排放系统是利用雨水本身重力作用，由屋面雨水斗需经过排水系统自流排放。水流夹带空气进入整个雨水排放系统，空气约占管道30-70%空间，且排水悬吊管必须具备一定坡度。     虹吸式雨水排放系统通过特制雨水斗能有效阻隔空气进入，通过全系统压力平衡计算，大大减少了雨水进入排水系统时夹带的空气量，最终达到气与水分离的效果，在管内形成满管流。利用建筑物高度与地面落差势能形成虹吸作用，屋面雨水快速排干。
虹吸排水系统与传统重力排水系统的区别：虹吸排水特点1、只要满足计算要求，单系统所带雨水斗个数不限；2、雨水斗流量大，气水分流，排水速度快效果好；3、悬吊管呈水平状态，无需做任何坡度，施工方便；4、立管管径小，数量少，便于装修；5、埋地管少，地面开挖工作量小，有效缩短工期；
传统重力排水特点1、单系统所带雨水斗个数受限；2、雨水斗流量小，气水合流，排水效果差；3、立管管径大，数量多，交叉施工易打架；4、埋地管多，土建工作量大，地沟易返水；
     虹吸系统所用管径不仅比重力流小，而且可比重力流“少”。即一个横管，一个立管，可以上接十余个雨水斗，而重力流系统则要多根立管。     虹吸系统的立管因数量少，可利用楼梯间、立柱旁等处敷设，不占用更多的使用空间，横管也可以敷设在非敏感的公共走廊等处。     由于虹吸式排水系统能快速把屋面雨水排放，安装简便，适应现代建筑造型等优点，在国内的工程中有国家体育场（鸟巢），首都机场T3航站，中央电视台新址......还有上海科技馆、广州白云机场航站楼等大面积屋面排水已经采用虹吸排水系统，在未来，将有更多的建筑物采用虹吸排水系统。
