桩基检测，贯穿在施工前、施工中、施工后三个阶段，分别检测：

  • 施工前：①单桩极限承载力
  • 施工中：②成孔质量
  • 施工后：③桩身完整性④单桩承载力

单桩极限承载力、单桩承载力：有何区别？谁大谁小？

  • 单桩极限承载力是桩基在达到破坏状态前能够承受的最大荷载，是一个理论上的最大值。

  • 单桩承载力设计值则是在单桩极限承载力的基础上，除以安全系数（规范中为1.65左右），以确保结构的安全性。

因此，单桩极限承载力＞单桩承载力设计值，两者之间存在一个安全系数的差别。

桩基检测主要方法依据《建筑基桩检测技术规范》JGJ106：



一、施工前

桩基施工前应先做试验桩检测，主要确定单桩极限承载力，为设计提供依据。
01单桩极限承载力
检测数量：依据《建筑桩基检测技术规范》JGJ106，当设计总桩数≥50根，试验桩数≥3根；当设计总桩数＜50根，试验桩数≥2根。
检测方法：单桩极限承载力采用静载试验，有锚桩反压和堆载两种加载方式，一般选择堆载法，在桩顶上堆放重物，模拟实际荷载情况，对桩基进行加荷测试，以检测桩基的承载力和沉降量。

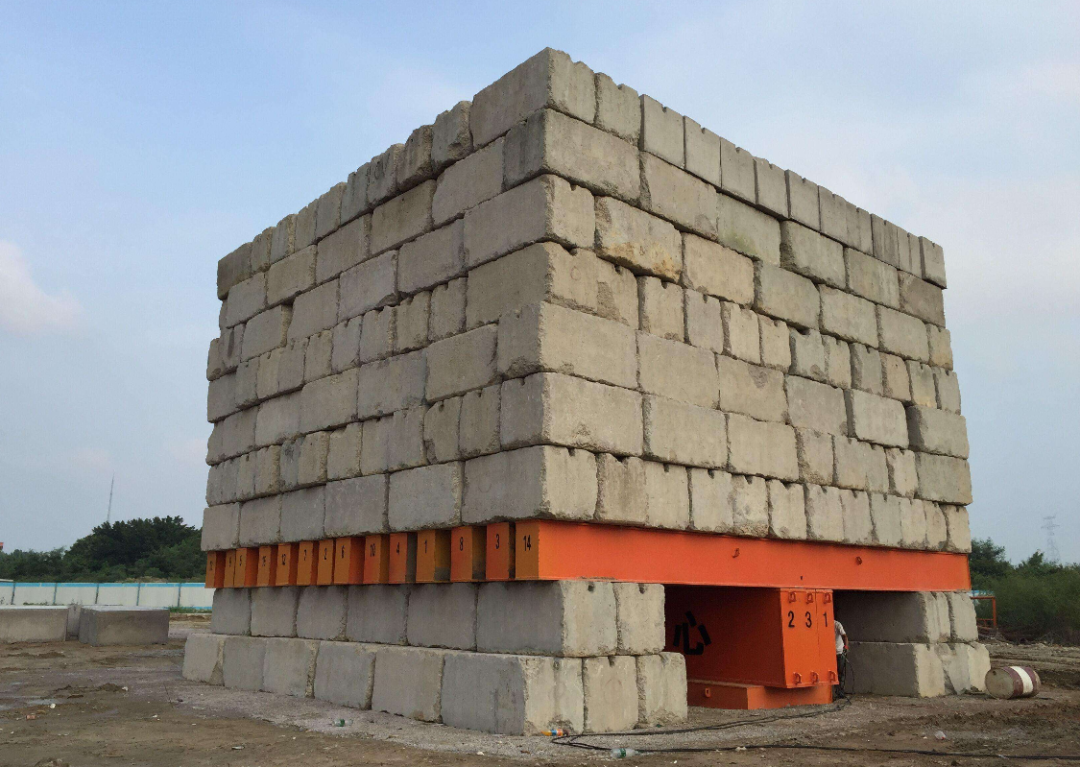

堆载法

二、施工中

桩基施工中应检测成孔质量，保证钢筋混凝土施工的成桩质量。
02成孔质量
成孔质量检测包括：孔径检测、垂直度检测、桩底沉渣检测。

  • 孔径检测

孔径检测是为了防止桩径不足或孔径偏小降低桩侧摩阻力、桩端阻力等质量问题。

  • 垂直度检测

垂直度检测为了防止因桩孔偏斜改变桩基竖向承载特性并提高钢筋笼吊放难度。
  • 桩底沉渣检测
桩底沉渣检测是为了防止桩底沉渣过厚会缩短桩长进而影响桩基承载力。
检测数量：依据《钻孔灌注桩成孔质量检测技术规程》DB32/T4115，一般工程‌钻孔灌注桩：不少于总桩孔数的10%，且不少于10个桩孔。
检测方法：施工现场通常采用两种方法：探笼法、超声波法。

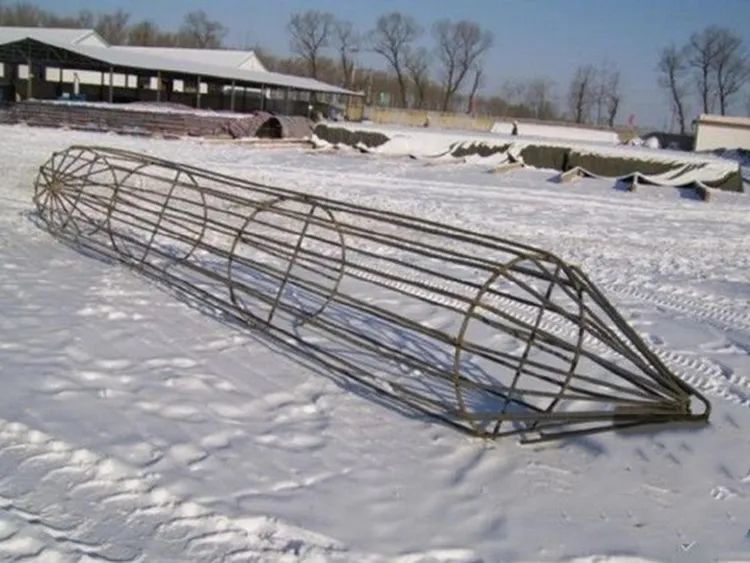

  • 探笼法：是采用钢筋制成外径略小于设计桩径的笼式检孔器，通过将检孔器居中放入孔内，检测沉入深度及偏斜程度，从而对成孔质量进行检测。

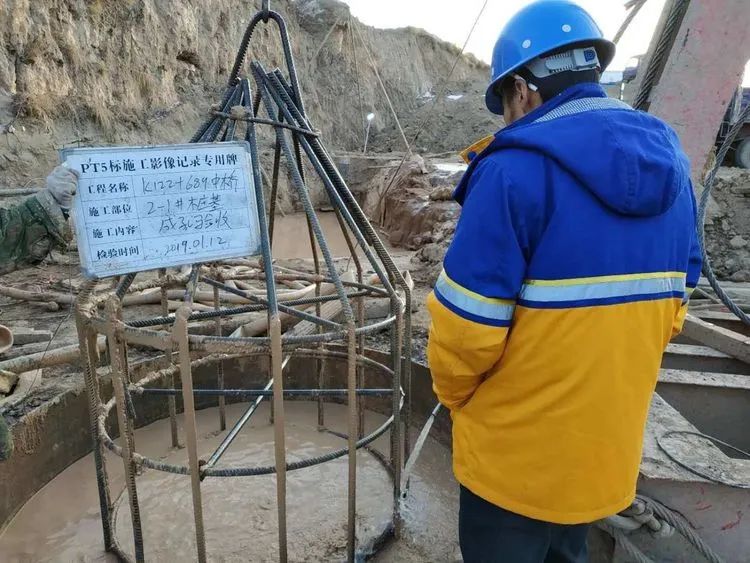

探笼法

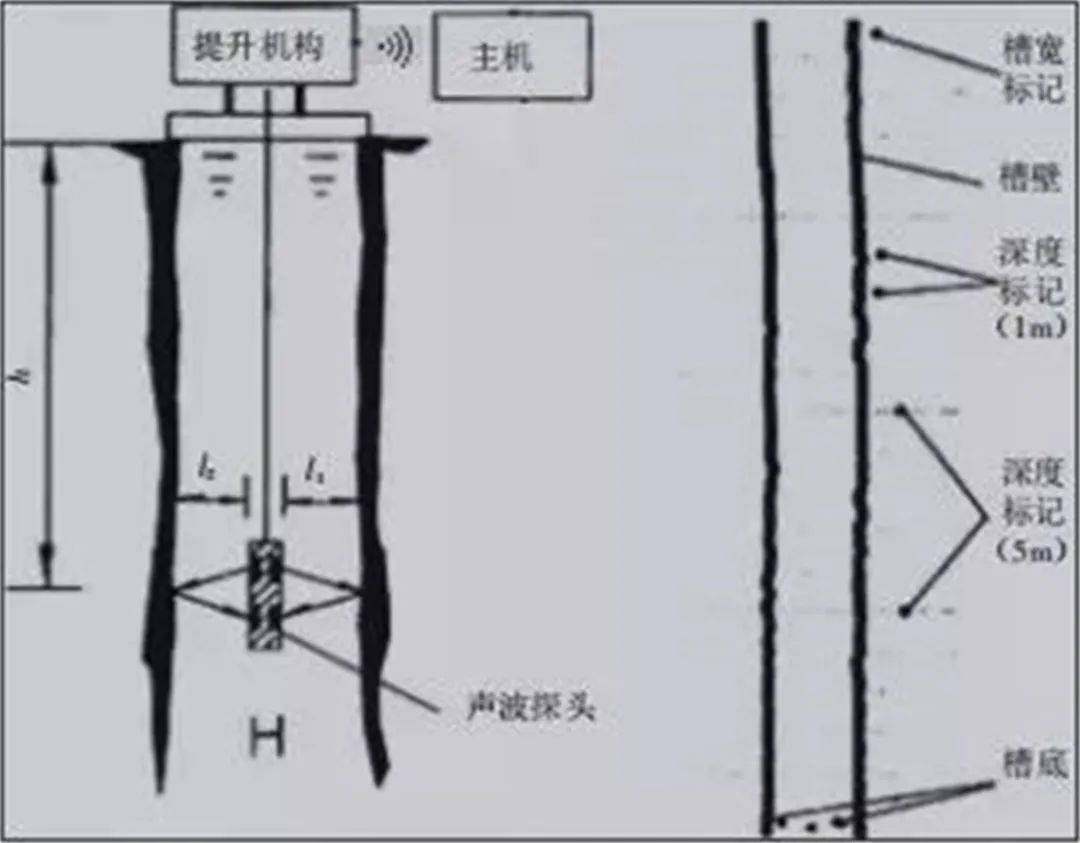

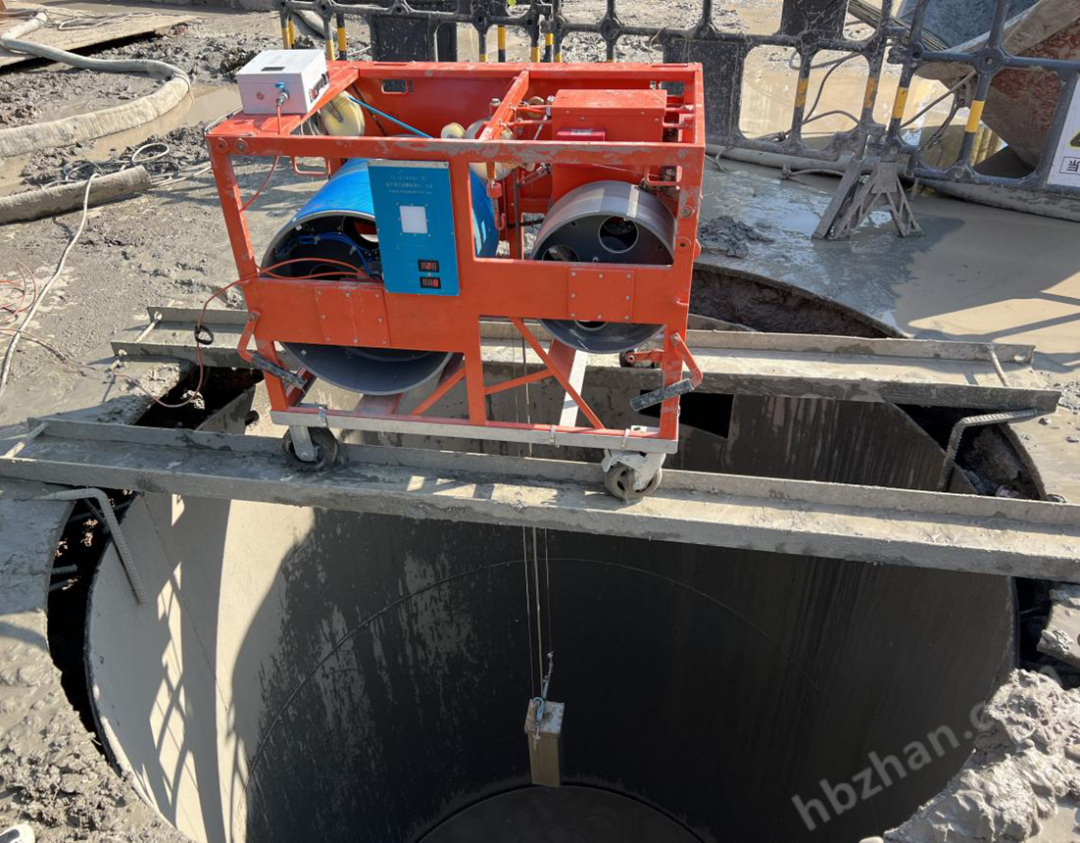

  • 超声波法：是利用声波探头的超声波反射技术，获取成孔的槽壁及槽底等距离信息后，进行数据分析处理，从而对成孔质量进行检测。


超声波法


三、施工后

桩基施工后，主要检测单桩承载力和桩身完整性，为验收提供依据。
检测顺序：先进行桩身完整性检测，再进行单桩承载力检测。因为，如果桩身完整性存在缺陷，那么承载力的评估将失去意义。
03桩身完整性
检测数量：依据《建筑基桩检测技术规范》JGJ106，设计等级为甲级的，抽检数量≥总桩数30%，且≥20根；其他，抽检数量≥总桩数20%，且≥10根；柱下三桩或以下的承台，抽检数量≥1根。

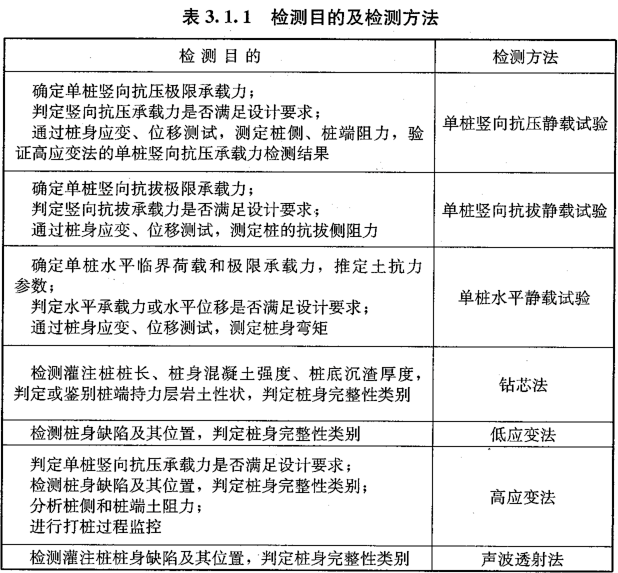

检测方法：桩身完整性的规范检测方法共有四种：低应变法、声波透射法、高应变法、钻芯法。

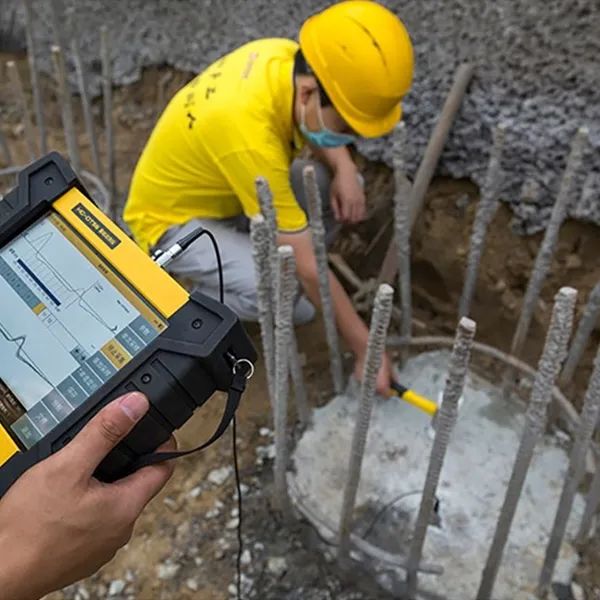

  • 低应变法：因其在桩顶受激励时桩身应变量很小而得名，常规采用反射波低应变法，设备轻便、检测高效、成本较低，是应用最广泛的方法。
  • 声波透射法：利用声波在正常和缺陷混凝土中传播参量不同原理来检测桩身完整性，需要提前埋设声测管，主要用于灌注桩尤其是大直径灌注桩。
  • 高应变法：检测原理与反射波法相同，但是设备笨重、效率较低，目前作为低应变法和声波透射法的补充检测手段，尤其是长桩或声测管堵塞时。

  • 钻芯法：检测效果最直观也最准确，但是属于半破损检测且成本较高，因此目前作为前三者检测方法的补充或验证。

综上，优先选择：低应变法、声波透射法；特殊情况：高应变法；补充验证：钻芯法。

低应变法

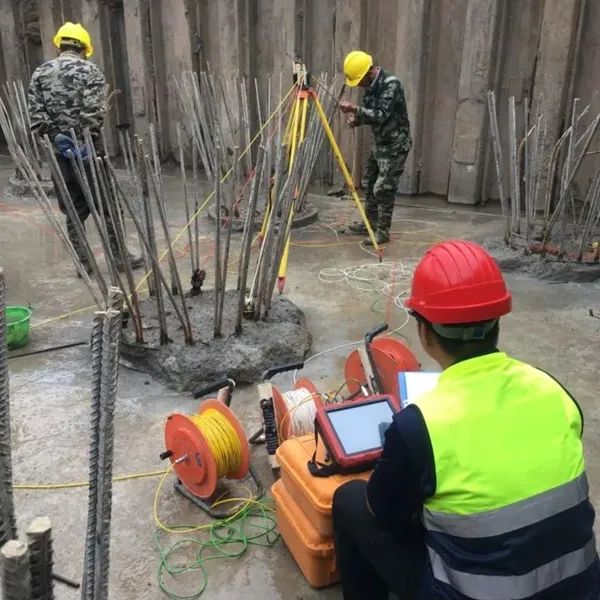

声波透射法

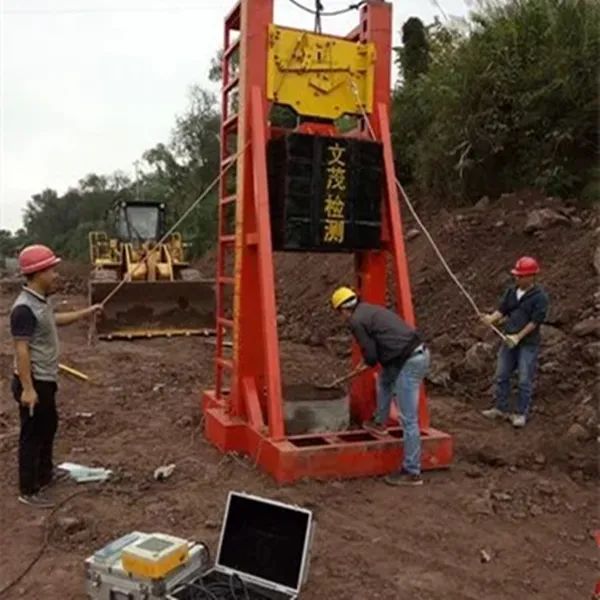

高应变法

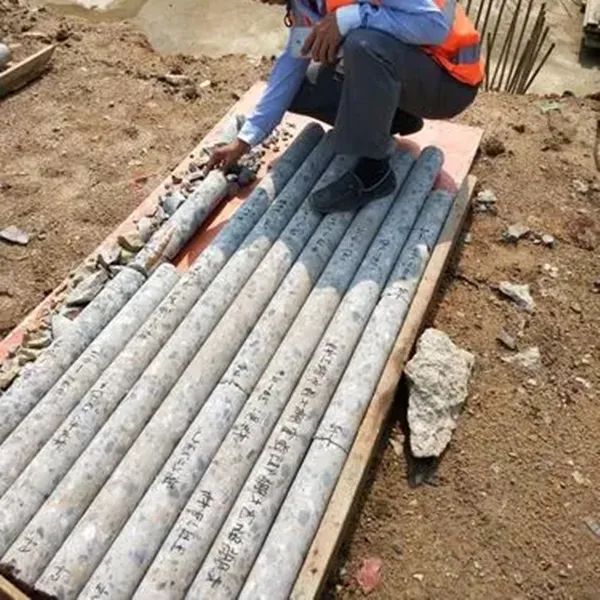

钻芯法


04单桩承载力

单桩承载力，包括单桩竖向抗压承载力、单桩竖向抗拔承载力、单桩水平承载力。

检测数量：依据《建筑基桩检测技术规范》JGJ106，设计等级为甲级的，应采用静载法检测，抽检数量≥总桩数1%且≥3根，当总桩数少于50根时，抽检数量≥2根；设计等级为乙级、丙级的，可采用高应变法检测，抽检数量≥总桩数5%且≥10根。

检测方法：单桩竖向抗压承载力、单桩竖向抗拔承载力、单桩水平承载力，三类承载力目前常规采用静载法检测。

  • 单桩竖向抗压静载法：在桩顶逐级施加竖向压力，观测不同荷载作用下的桩顶沉降，以确定单桩竖向抗压承载力。

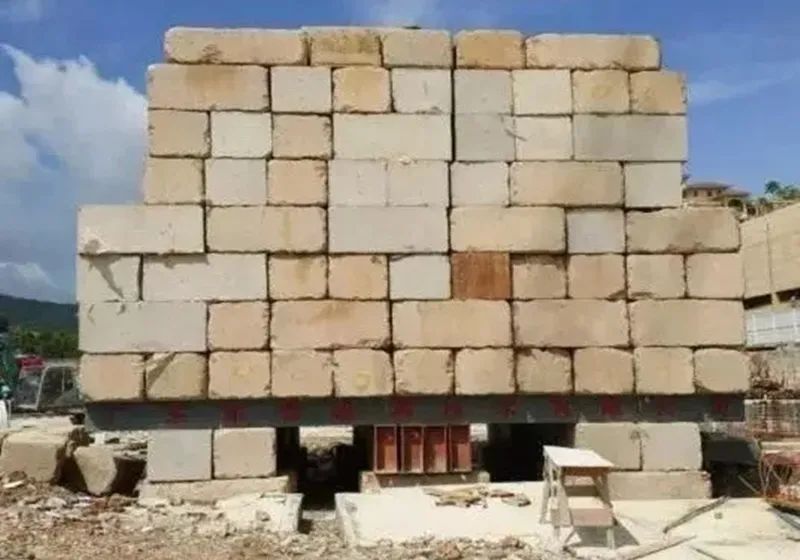

单桩竖向抗压静载法

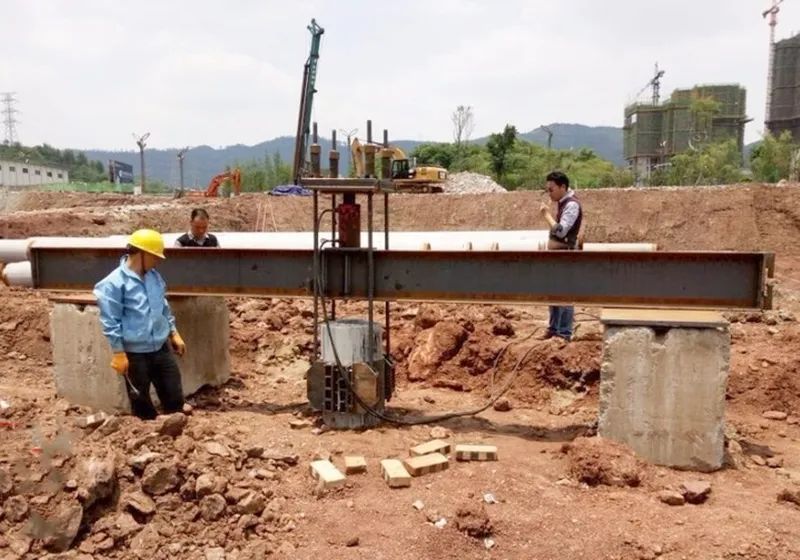

  • 单桩竖向抗拔静载法：在桩顶逐级施加竖向拔力，观测不同荷载作用下的桩顶位移，以确定单桩竖向抗拔承载力。

单桩竖向抗拔静载法
  • 单桩水平静载法：是通过对桩身施加水平荷载，观测桩身变形，得出桩的受力性能和变形特性，以确定单桩水平承载力。

单桩水平静载法
