钢筋混凝土保护层厚度的具体含义及规范要求

时间::2011-10-06 栏目: 钢筋与结构 编辑: 建筑质检员 点击: 45533 次 标签: 保护层 混凝土保护层 钢筋保护层

       钢筋工程验收,保护层厚度是很重要的一项。保护层厚度过小,影响结构的耐久性;保护层厚度过大,影响钢筋力矩。但是天天提钢筋的保护层厚度,要是真的去想钢筋保护层具体是怎么计算的,估计好多人一下子都说不出来。这个其实规范和图集GB50010-2010和11G101-1上有详细的说明。混凝土保护层厚度有最小和最大的要求,老规范对钢筋保护层厚度是按主要受力钢筋和箍筋、构造钢筋分开要求的,除了主筋有保护层的要求,箍筋也有保护层的要求。但是,新规范统一规定为“混凝土保护层厚度是指最外层钢筋外边缘至混凝土表面的距离”。

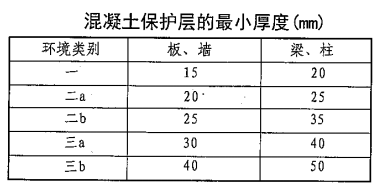

        一、GB50010-2010《混凝土结构设计规范》8.2第102页、11G101-1第54页对“混凝土保护层的最小厚度”的说明:

        1、混凝土保护层厚度是指最外层钢筋外边缘至混凝土表面的距离,适用于设计使用年限为50年的混凝土结构;

        2、构件中受力钢筋的保护层厚度不应小于钢筋的公称直径;

        3、设计使用年限为100年的混凝土结构,一类环境中,最外层钢筋的保护层厚度不应小于表中数值的1.4倍;二、三类环境中,应采取专门的有效措施;

        4、混凝土强度等级不大于C25时,表中保护层厚度数值应增加5;

        5、基础底面钢筋的保护层厚度,有混凝土垫层时应从垫层顶面算起,且不应小于40mm。

点击查看原图

        二、混凝土保护层最大厚度能有多大呢?

        这个问题很有趣,因为图集上没有说,所以很多人都不知道,甚至都没去考虑。其实混凝土验收规范上对此有一条说明:混凝土钢筋的保护层厚度必须符合要求,其允许偏差最大值不得超过1.5倍。

       三、箍筋混凝土保护层厚度的要求。?

        新规范已不再对箍筋混凝土保护层厚度做单独要求了,混凝土保护层厚度是指最外层钢筋外边缘至混凝土表面的距离。所以箍筋保护层厚度要求直接套用上表。
